Портфолио · реализованные объекты

Комплект шкафов контроля концентрации природного газа

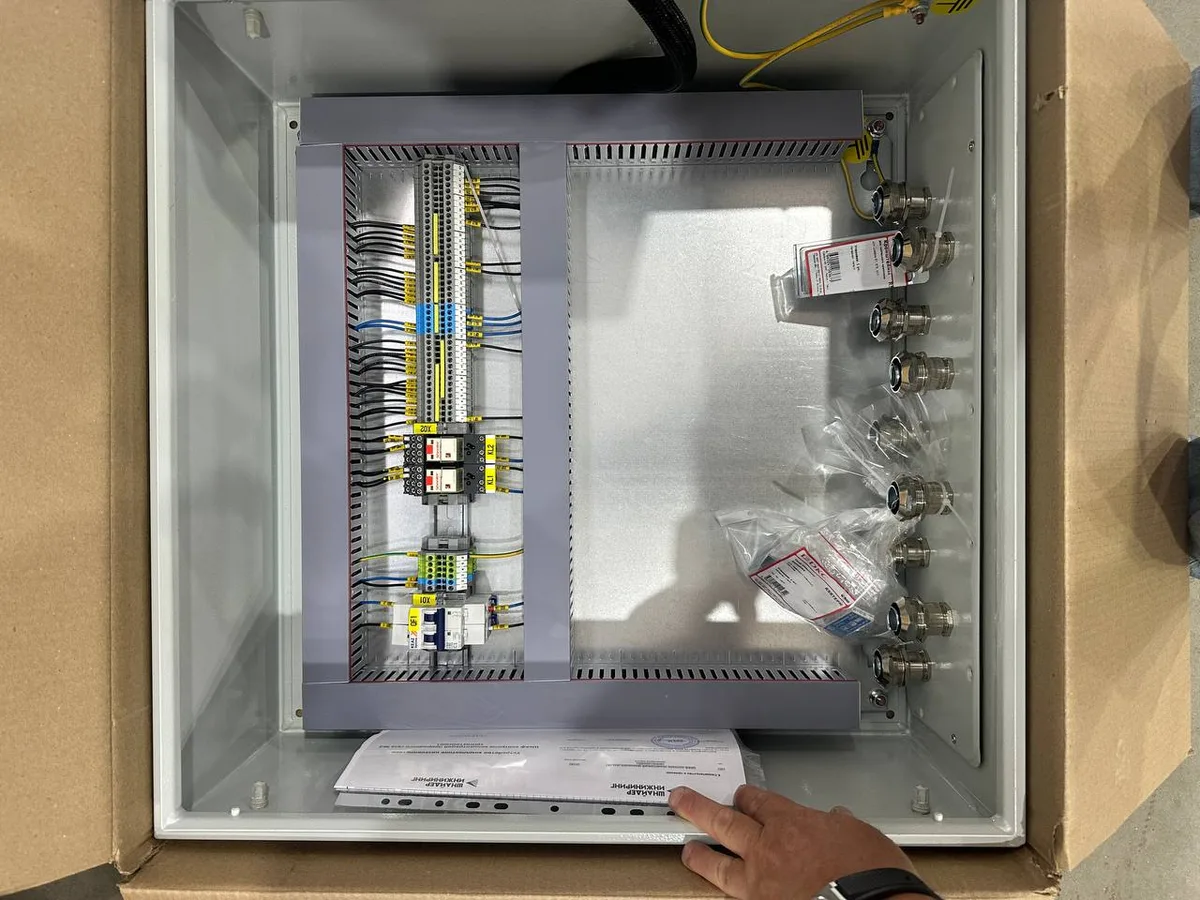

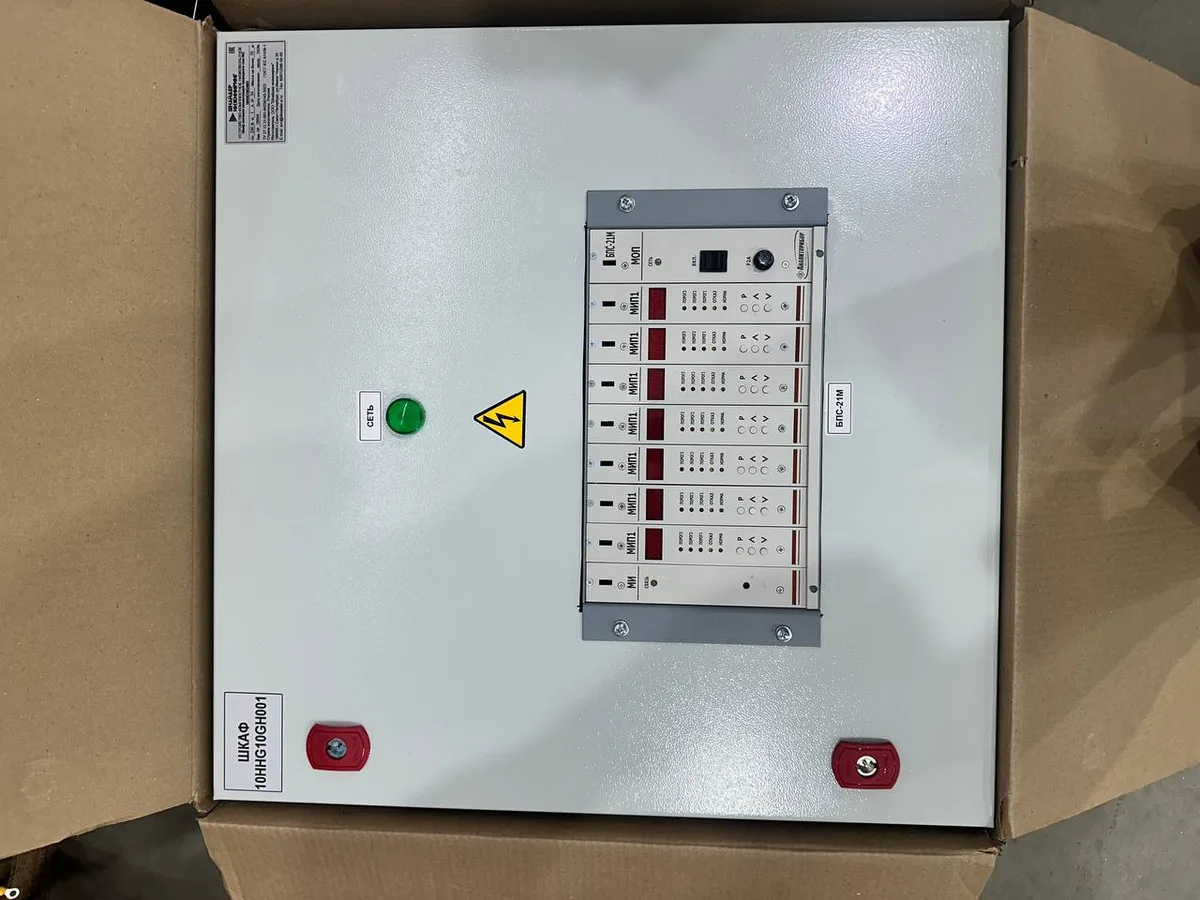

По проекту ГТМС.000787 изготовлены два шкафа НКУ — контроля концентраций природного газа №1 и №2, предназначенные для контроля концентраций природного газа и сигнализации (газоаналитический контроль загазованности). Каждый шкаф выполнен со степенью защиты IP54, климатическим исполнением УХЛ4 и системой заземления TN-S. Изготовлено по ТУ 27.12.31-001-64256145-2023, соответствие подтверждено требованиям ТР ТС 004/2011 и ТР ТС 020/2011.

↓ Технические характеристики объекта
Промышленность
1 / 4

Паспорт объекта · технические характеристики

Комплект шкафов контроля концентрации природного газа

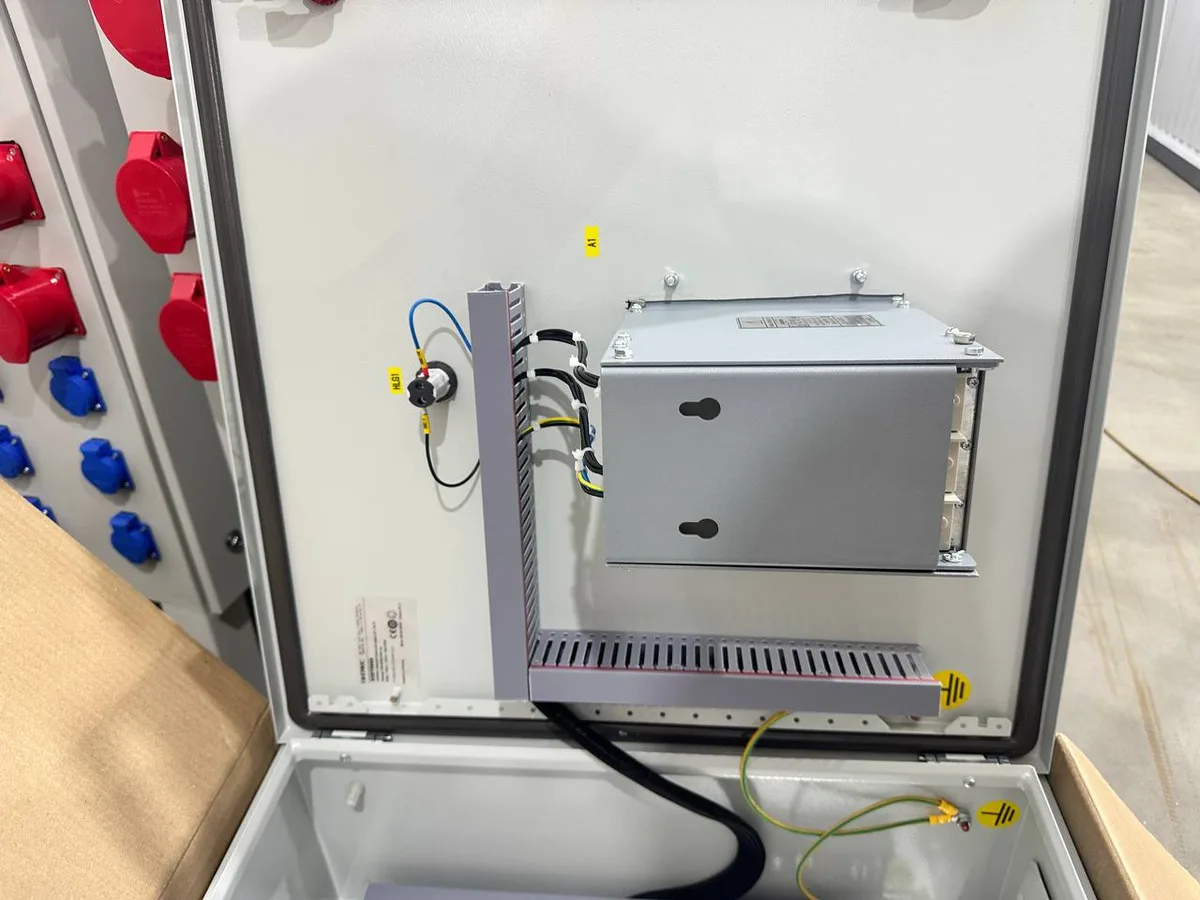

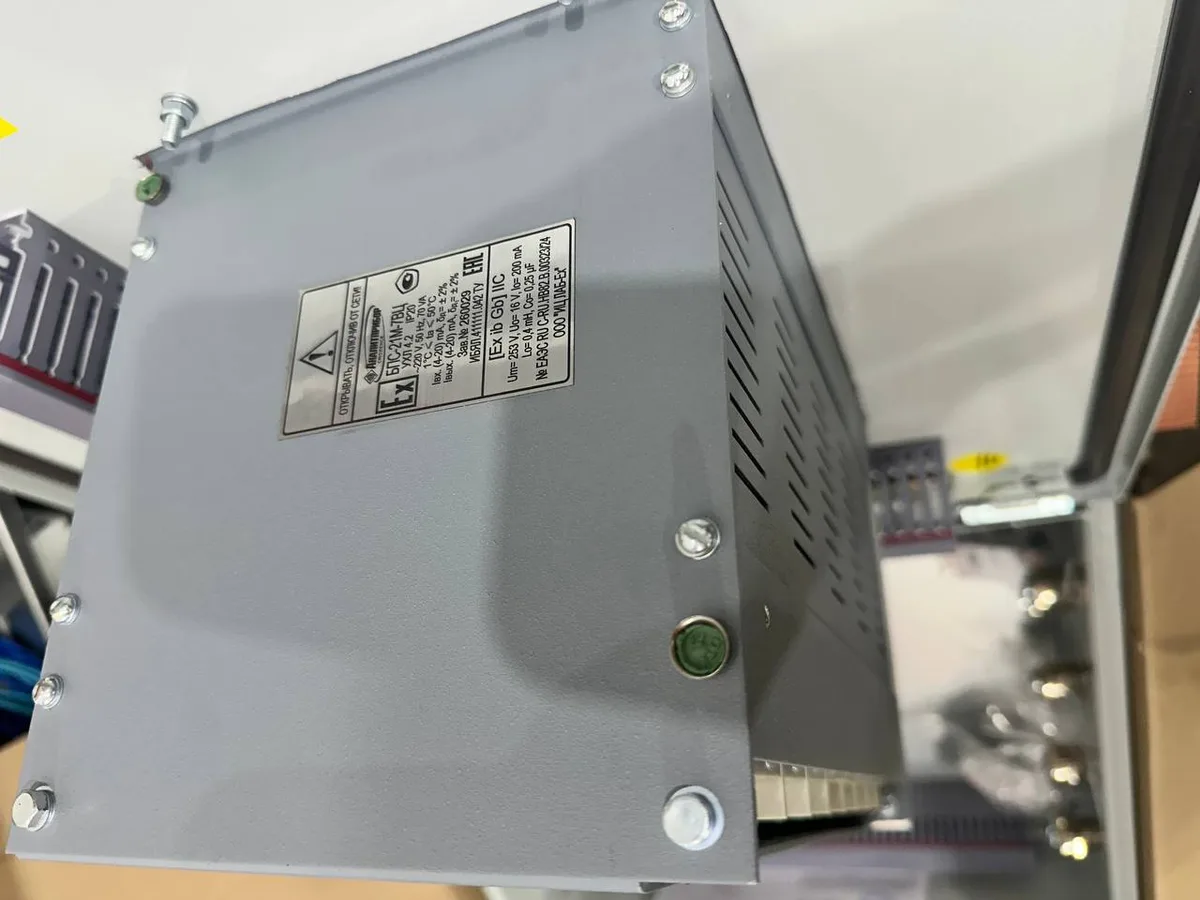

Шкаф контроля концентраций природного газа №1 10HHG00GH001

Заводской № 26039 · 2 изд. типа «ШГС» в комплекте

Род тока
Переменный
Частота переменного тока, Гц
50
Номинальное напряжение, В
230АС
Номинальный ток, А
1
Степень защиты по ГОСТ 14254-96
IP54
Вид внутреннего разделения по ГОСТ Р 51321.1-2007
1
Тип обслуживания
одностороннее
Условия эксплуатации — размещение и температура
в закрытом помещении, при температуре от +1 до +40 °C
Условия эксплуатации — высота установки
не более 1000 м над уровнем моря
Условия эксплуатации — атмосферное давление
от 86,6 до 106,7 кПа
Условия эксплуатации — влажность
не более 95% при 25 °C; не более 80% при 40 °C
Условия эксплуатации — окружающая среда
не взрывоопасная, не пожароопасная, не содержащая токопроводящей пыли и агрессивных газов
Условия эксплуатации — качество электропитания
по ГОСТ 13109-97
Условия эксплуатации — ЭМС
группа А по ГОСТ Р 51321.1-2007
Система заземления по ГОСТ Р 50571.2-94
TN-S
Климатическое исполнение по ГОСТ 15150-69
УХЛ4
Габаритные размеры (Д×Ш×В), мм
250 × 600 × 600
Масса, кг, не более
25
