Портфолио · реализованные объекты
Комплект НКУ для электроснабжения объекта
По проекту АКС.10900: вводное распределительное устройство ВРУ1, распределительные щиты 1ЩР и ЩР3Д3, а также шкаф питания мостового крана 3.17а-ШУ. Назначение — распределение электроэнергии и питание комплектных технологических установок. Изготовлено по ТУ 27.12.31-001-64256145-2023, соответствие подтверждено сертификатом (ТР ТС 004/2011, ТР ТС 020/2011).

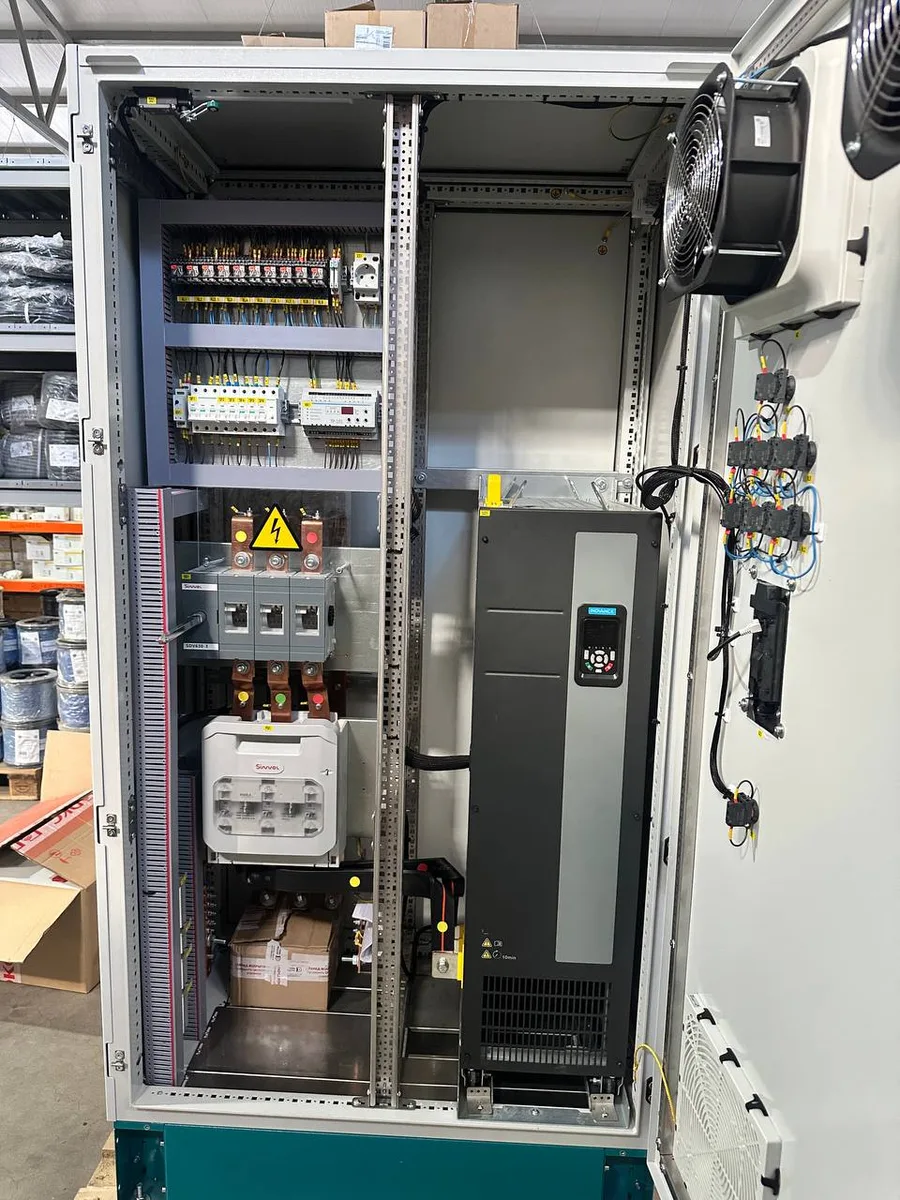

↓ Технические характеристики объектафото объекта
Промышленность
Паспорт объекта · технические характеристики
Комплект НКУ для электроснабжения объекта
Устройство распределительное питания ВРУ1 (зав. № 23005)
- Род тока
- Переменный, 50 Гц
- Номинальное напряжение
- 400 В
- Номинальный ток сборных шин
- 200 А
- Степень защиты
- IP31
- Стойкость к мех. факторам
- М31 (ГОСТ 17516.1-90)
- Вид внутреннего разделения
- 1 (ГОСТ Р 51321.1-2007)
- Тип обслуживания
- одностороннее
- Система заземления
- TN-S (ГОСТ Р 50571.2-94)
- Климатическое исполнение
- ХЛ4 (ГОСТ 15150-69)
- Размещение
- В закрытом помещении, от +1 до +40 °С
- Высота над уровнем моря
- не более 1000 м
- Атмосферное давление
- от 86,6 до 106,7 кПа
- Относительная влажность
- не более 95% при 25 °С; не более 80% при 40 °С
- Окружающая среда
- невзрыво- и непожароопасная, без токопроводящей пыли и агрессивных газов
- Качество электропитания
- по ГОСТ 13109-97
- ЭМС, группа условий
- А по ГОСТ Р 51321.1-2007
- Габариты (Д×Ш×В)
- 600 × 2200 × 2100 мм
- Масса
- не более 600 кг
Щит распределительный 1ЩР (зав. № 23002)
- Род тока
- Переменный, 50 Гц
- Номинальное напряжение
- 230 В
- Номинальный ток
- 50 А
- Степень защиты
- IP54
- Стойкость к мех. факторам
- М31 (ГОСТ 17516.1-90)
- Вид внутреннего разделения
- 1 (ГОСТ Р 51321.1-2007)
- Тип обслуживания
- одностороннее
- Система заземления
- TN-S (ГОСТ Р 50571.2-94)
- Климатическое исполнение
- ХЛ4 (ГОСТ 15150-69)
- Размещение
- В закрытом помещении, от +1 до +40 °С
- Высота над уровнем моря
- не более 1000 м
- Атмосферное давление
- от 86,6 до 106,7 кПа
- Относительная влажность
- не более 95% при 25 °С; не более 80% при 40 °С
- Окружающая среда
- невзрыво- и непожароопасная, без токопроводящей пыли и агрессивных газов
- Качество электропитания
- по ГОСТ 13109-97
- ЭМС, группа условий
- А по ГОСТ Р 51321.1-2007
- Габариты (Д×Ш×В)
- 136 × 310 × 565 мм
- Масса
- не более 10 кг
Щит распределительный ЩР3Д3 (зав. № 23004)
- Род тока
- Переменный, 50 Гц
- Номинальное напряжение
- 0,4 кВ
- Номинальный ток
- 32 А
- Степень защиты
- IP54
- Стойкость к мех. факторам
- М31 (ГОСТ 17516.1-90)
- Вид внутреннего разделения
- 1 (ГОСТ Р 51321.1-2007)
- Тип обслуживания
- одностороннее
- Система заземления
- TN-S (ГОСТ Р 50571.2-94)
- Климатическое исполнение
- ХЛ4 (ГОСТ 15150-69)
- Размещение
- В закрытом помещении, от +1 до +40 °С
- Высота над уровнем моря
- не более 1000 м
- Атмосферное давление
- от 86,6 до 106,7 кПа
- Относительная влажность
- не более 95% при 25 °С; не более 80% при 40 °С
- Окружающая среда
- невзрыво- и непожароопасная, без токопроводящей пыли и агрессивных газов
- Качество электропитания
- по ГОСТ 13109-97
- ЭМС, группа условий
- А по ГОСТ Р 51321.1-2007
- Габариты (Д×Ш×В)
- 136 × 310 × 565 мм
- Масса
- не более 10 кг
Шкаф питания крана 3.17а-ШУ (зав. № 23003)
- Род тока
- Переменный, 50 Гц
- Номинальное напряжение
- 400 В
- Номинальный ток
- 63 А
- Степень защиты
- IP54
- Стойкость к мех. факторам
- М31 (ГОСТ 17516.1-90)
- Вид внутреннего разделения
- 1 (ГОСТ Р 51321.1-2007)
- Тип обслуживания
- одностороннее
- Система заземления
- TN-S (ГОСТ Р 50571.2-94)
- Климатическое исполнение
- ХЛ2 (ГОСТ 15150-69)
- Размещение
- Под навесом, от −60 до +40 °С
- Высота над уровнем моря
- не более 1000 м
- Атмосферное давление
- от 86,6 до 106,7 кПа
- Относительная влажность
- не более 95% при 25 °С; не более 80% при 40 °С
- Окружающая среда
- невзрыво- и непожароопасная, без токопроводящей пыли и агрессивных газов
- Качество электропитания
- по ГОСТ 13109-97
- ЭМС, группа условий
- А по ГОСТ Р 51321.1-2007
- Габариты (Д×Ш×В)
- 210 × 300 × 400 мм
- Масса
- не более 10 кг
