Портфолио · реализованные объекты

Шкаф управления ВПУ турбоагрегата

По проекту АКС.000522: шкаф управления ВПУ ТА №4. Назначение — управление приводом насоса водоподготовительной установки турбоагрегата. Изготовлено по ТУ 27.12.31-001-64256145-2023, соответствие подтверждено сертификатом соответствия (ТР ТС 004/2011, ТР ТС 020/2011).

↓ Технические характеристики объекта

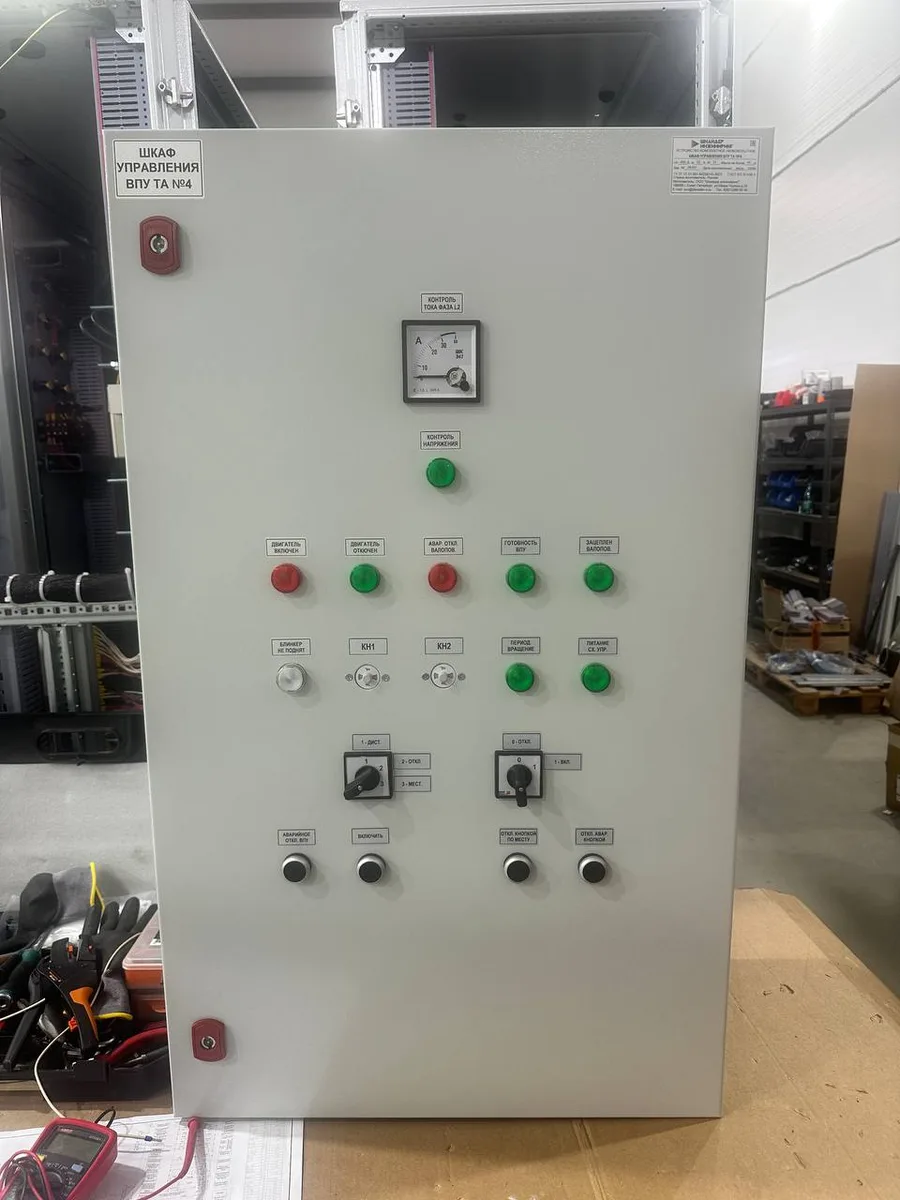

Шкаф управления ВПУ ТА №4, зав. № 25161 — общий вид
Энергетика
1 / 4

Паспорт объекта · технические характеристики

Шкаф управления ВПУ турбоагрегата

Шкаф управления ВПУ ТА №4

Заводской № 25161 · изделие в составе комплекта

Род тока
Переменный
Частота переменного тока, Гц
50
Номинальное напряжение, В
400 АС
Номинальный ток, А
32
Степень защиты по ГОСТ 14254-96
IP31
Вид внутреннего разделения по ГОСТ Р 51321.1-2007
1
Тип обслуживания
одностороннее
Условия эксплуатации
Размещение – нерегулярно отапливаемое помещение, при температуре от -10 до +40 ˚С
Условия эксплуатации
Высота установки над уровнем моря не более 1000 м
Условия эксплуатации
Атмосферное давление от 86,6 до 106,7 кПа
Условия эксплуатации
Относительная влажность – не более 95% при 25 ˚С; не более 80% при 40 ˚С
Условия эксплуатации
Окружающая среда – не взрывоопасная, не пожароопасная, не содержащая токопроводящей пыли и агрессивных газов
Условия эксплуатации
Качество подводимого электропитания по ГОСТ 13109-97
Условия эксплуатации
Группа условий окружающей среды в части электромагнитной совместимости – А по ГОСТ Р 51321.1-2007
Система заземления по ГОСТ Р 50571.2-94
TN-S
Климатическое исполнение по ГОСТ 15150-69
УХЛ3.1
Габаритные размеры (ДxШxВ), мм
300 x 800 x 1000
Масса, кг, не более
45
