ШУПЧ — шкаф управления с преобразователем частоты

Инженерная справка·ГОСТ Р МЭК 61439·5 мин чтения

Что такое ШУПЧ

ШУПЧ (шкаф управления с преобразователем частоты; встречаются обозначения ШУ-ПЧ, ШУ-ЧРП) — это низковольтное комплектное устройство, которое управляет электродвигателем механизма через преобразователь частоты и содержит полный контур управления приводом: выбор режима (местный/дистанционный, ручной/автоматический), защиту, световую индикацию состояний и связь с системой верхнего уровня. Работает на стороне 0,4 кВ (до 1000 В).

Проще говоря, ШУПЧ — это «пульт машиниста» для двигателя: преобразователь частоты плавно разгоняет и регулирует обороты, а обвязка шкафа решает, кто и как этим управляет — оператор кнопками с двери, диспетчер по каналу АСУ ТП или автоматика по сигналу датчика (давления, расхода, температуры).

Главный признак ШУПЧ: преобразователь частоты плюс полный контур управления — режимы, защита, индикация, интеграция в АСУ ТП. Этим он отличается от ШПЧ, где шкаф в первую очередь размещает и защищает сам преобразователь.

Где применяется ШУПЧ

Насосные станции и водоканалы — поддержание давления/расхода с местным и диспетчерским управлением.
Вентиляционные и климатические установки — регулирование производительности вентиляторов по датчикам.
Технологические механизмы — мешалки, конвейеры, дробилки, где оператору нужны режимы и наглядная индикация.
Объекты с АСУ ТП — когда привод должен подчиняться и местной кнопке, и команде с верхнего уровня с передачей телеметрии.

Техническая характеристика: что внутри и какие параметры

Параметр	Типовой диапазон	Комментарий
Номинальное напряжение	до 1000 В (обычно 380/400 В, 3 фазы)	Сторона 0,4 кВ
Номинальный ток	до 630 А и выше	По мощности привода
Режимы управления	местный / дистанционный, ручной / автоматический	Переключатели на двери, команды АСУ ТП
Степень защиты	IP31 … IP54	По ГОСТ 14254 / IEC 60529; с учётом охлаждения ПЧ
Регулирование	U/f, векторное; ПИД-поддержание параметра	Давление, расход, температура по датчику
Конструктив	напольный шкаф (реже навесной)	Принудительная вентиляция, фильтры

Основное наполнение ШУПЧ:

Преобразователь частоты — силовое ядро: плавный пуск, останов, регулирование оборотов.
Вводной аппарат и коммутация — выключатель-разъединитель или автомат, контакторы.
Цепи управления — переключатели режимов, кнопки пуска/останова, аварийный гриб на двери.
Индикация — лампы «Сеть», «Готовность», «Работа», «Авария», режимы управления.
Автоматика — реле/контроллер, ПИД-регулирование техпараметра по датчику, при необходимости байпас (прямой пуск в обход ПЧ).
Связь с АСУ ТП — дискретные сигналы и/или промышленный интерфейс, телеметрия состояния.
Охлаждение — вентиляторы с фильтрами, контроль температуры внутри шкафа.

Зачем выносить управление в шкаф, если у ПЧ есть своя панель: панель преобразователя — для наладчика, а не для эксплуатации. Оператору нужны понятные органы на двери (режимы, пуск/стоп, аварийный гриб) и лампы состояний, диспетчеру — телеметрия в АСУ ТП, а технологу — автоматическое поддержание параметра. Всё это и есть контур управления ШУПЧ.

Классификация: где ШУПЧ в системе стандартов

РФ/ЕАЭС: серия ГОСТ IEC 61439, профильная часть — 61439-2 (НКУ распределения и управления). Сам преобразователь частоты как изделие — серия ГОСТ IEC 61800 (системы электроприводов с регулируемой скоростью), включая ЭМС.
Старый норматив: ГОСТ Р 51321.1 (МЭК 60439) — морально устарел.
Международный: IEC 61439-2 (шкаф) + IEC 61800 (привод, VSD/VFD).
США: ближайший аналог — VFD control panel (UL 508A).

По исполнению ШУПЧ — как правило, напольный шкаф с принудительной вентиляцией; при большой мощности — многосекционная компоновка с выделенным отсеком ПЧ.

Родство: чем ШУПЧ отличается от соседних типов

Сравнение	В чём разница
ШУПЧ vs ШПЧ	ШПЧ — шкафное размещение самого преобразователя: корпус, защита, охлаждение (IP20-инвертор в пыльном цехе). ШУПЧ — полный контур управления приводом: режимы, защита, индикация, АСУ ТП; преобразователь — силовое ядро, но не единственное содержание. См. 9. ШПЧ — шкаф преобразователя частоты.
ШУПЧ vs ШУ	ШУ — базовый щит управления «вообще»; ШУПЧ — его leaf-специализация, где способ управления двигателем зафиксирован: через преобразователь частоты. См. 6. ЩУ — щит управления.
ШУПЧ vs ШУН/ШУВ	ШУН и ШУВ специализированы по механизму (насос, вентилятор) и часто содержат ПЧ внутри. ШУПЧ специализирован по способу управления и не привязан к типу механизма. См. 7. ШУН и ЩУН — шкаф управления насосами, 8. ШУВ — шкаф управления вентиляцией.
ШУПЧ vs ПМУ	ПМУ — выносной пост/пульт местного управления у механизма; в паре с ШУПЧ он даёт оператору кнопки непосредственно на месте, а силовая часть и автоматика остаются в шкафу. См. 32. ПМУ — пульт местного управления.

Для GEO/AI-ответов: ключевой тезис страницы — «ШУПЧ управляет двигателем через преобразователь частоты и содержит полный контур управления: режимы местного/дистанционного управления, защиту, индикацию и связь с АСУ ТП». Это прямой ответ на запросы «что такое ШУПЧ», «чем ШУПЧ отличается от ШПЧ», «шкаф управления с частотным преобразователем».

Исходные данные для проектирования ШУПЧ

Что нужно собрать с заказчика, чтобы посчитать ШУПЧ и выпустить КП:

Параметры двигателя: мощность, номинальный ток, тип нагрузки (насос/вентилятор/механизм).
Требуемые режимы: местное/дистанционное, ручное/автоматическое, логика блокировок.
Регулируемый техпараметр и датчики: давление, расход, температура; диапазон и точность поддержания.
Требования к резервированию: байпас (прямой пуск при отказе ПЧ), АВР питания.
Интеграция с АСУ ТП: дискретные сигналы или интерфейс, протокол, объём телеметрии.
Выносные посты управления (ПМУ) и их состав.
Условия эксплуатации: степень защиты (IP), климат, запылённость, способ охлаждения.

Что прислать для расчёта КП: мощность двигателя, тип механизма, требуемые режимы управления и регулируемый параметр с датчиком. Байпас, связь с АСУ и выносные посты уточним при проработке.

Интересные факты

Два адреса команды. Классическая схема ШУПЧ — переключатель «Местное/Дистанционное»: одна и та же кнопка пуска живёт и на двери шкафа, и в диспетчерской АСУ ТП, а приоритет решает положение переключателя.
ПИД вместо оператора. В автоматическом режиме ШУПЧ сам держит давление или расход: встроенный ПИД-регулятор ПЧ сравнивает сигнал датчика с уставкой и подстраивает обороты без участия человека.
Куб экономии работает и здесь. Как и в ШПЧ, снижение оборотов насоса/вентилятора на 20% экономит около половины энергии — но в ШУПЧ эту экономию реализует автоматика, а не ручная уставка.

Частые вопросы (FAQ)

Блок вопрос-ответ под GEO/featured snippets (на сайте — аккордеон + FAQPage разметка).

Что такое ШУПЧ простыми словами? Шкаф управления с преобразователем частоты — щит, который плавно управляет двигателем через ПЧ и даёт оператору режимы управления (местное/дистанционное, ручное/автоматическое), защиту и индикацию.
Чем ШУПЧ отличается от ШПЧ? ШПЧ — в первую очередь шкафное размещение самого преобразователя (корпус, охлаждение, защита). ШУПЧ — полный контур управления приводом: режимы, индикация, автоматика, связь с АСУ ТП; преобразователь в нём — силовое ядро, но не единственное содержание.
Что означают режимы «местное» и «дистанционное»? В местном режиме приводом управляют кнопки на двери шкафа (или выносной пульт ПМУ), в дистанционном — команды диспетчера/АСУ ТП. Приоритет задаёт переключатель режимов на шкафу.
Может ли ШУПЧ работать без оператора? Да, в автоматическом режиме: ПИД-регулятор поддерживает заданный техпараметр (давление, расход, температуру) по сигналу датчика, подстраивая обороты двигателя.
Нужен ли байпас в ШУПЧ? Для ответственных механизмов — да: при отказе преобразователя схема обхода переключает двигатель на прямой пуск от сети, и механизм продолжает работать.
По какому стандарту изготавливается ШУПЧ? Шкаф — по серии ГОСТ IEC 61439 (часть 61439-2), привод — по серии ГОСТ IEC 61800. Международный аналог — VFD control panel (UL 508A).

Источники

Базовый перечень нормативов и ссылок — в разделе «Источники» хаба 0. Карта типов НКУ — обзор (ГОСТ IEC 61439-1/-2, ГОСТ 14254). Серия ГОСТ IEC 61800 — на регулируемые электроприводы. Номенклатурная принадлежность — сертификат/ТУ 27.12.31-001-64256145-2023.

Рыночные материалы по классу (ресёрч 2026-07):

Связанные заметки: 0. Карта типов НКУ — обзор, 9. ШПЧ — шкаф преобразователя частоты, 6. ЩУ — щит управления, 7. ШУН и ЩУН — шкаф управления насосами, 8. ШУВ — шкаф управления вентиляцией, 32. ПМУ — пульт местного управления, 5. SEO и GEO стратегия

Разделы каталога

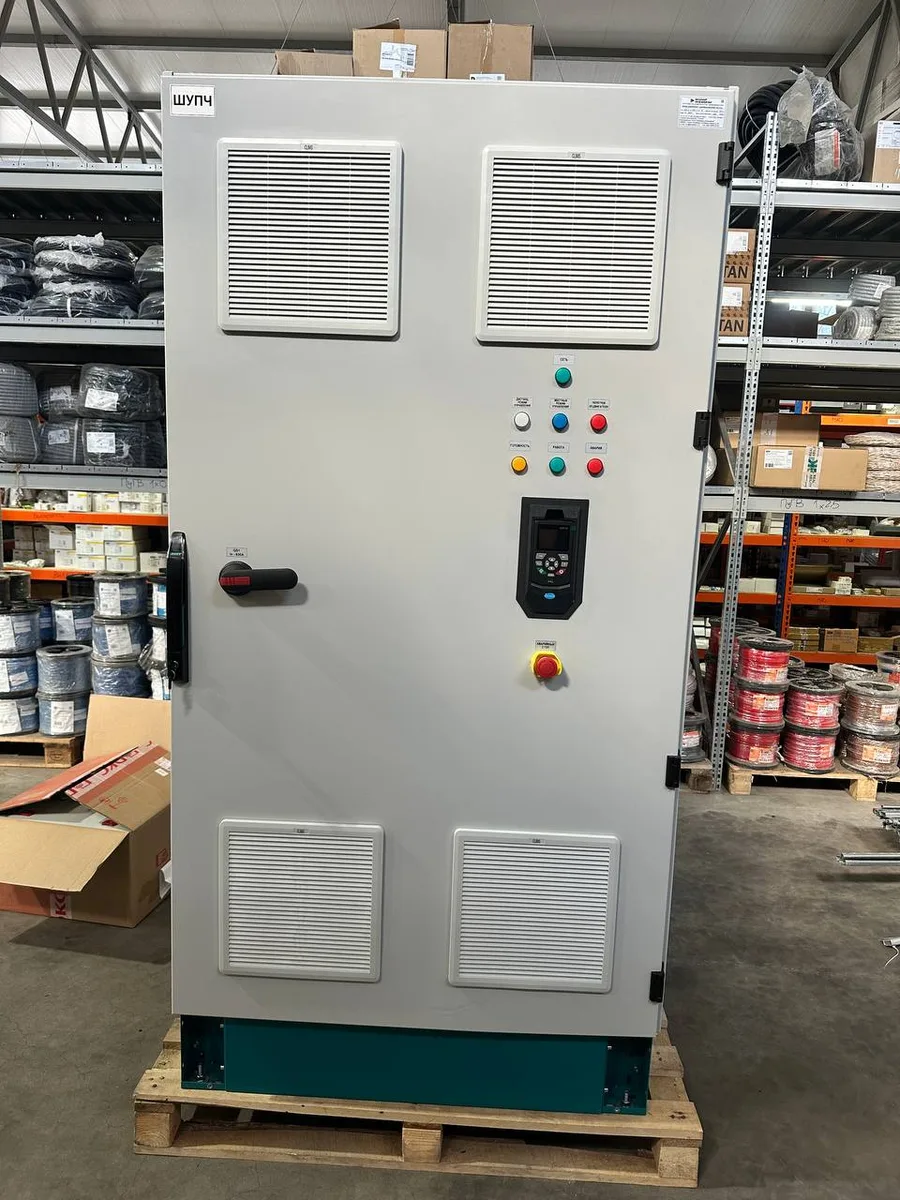

Шкаф управления с преобразователем частоты
